| 是否进口：否 | 产地：见包装 | 品牌：Panasonic松下 |
| 型号：NA40-16 | 尺寸：标准 | 工作电源：标准 |
| 光源：LED | 加工定制：否 | 检测距离：见参数 |
| 介电强度：标准 | 类型：见参数 | 响应时间：0.0001 |
| 重量：1 | 规格：NA40-16 |

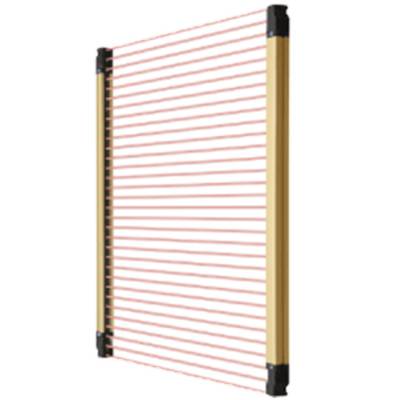

Panasonic松下安全光栅传感器NA40-16
规格详细
项目内容
订货产品号 NA40-16
型号 NA40-16
检测高度 600mm
检测距离 5m
光轴间距 40mm
检测物体 φ60mm以上不透明体(完全遮光物体)
电源电压 12～24V DC±10％ 脉动P-P10％以下
消費電流 投光器：35mA以下
受光器：90mA以下
检测输出 NPN开路集电极晶体管
?流入电流：100mA
?外加电压：30V DC以下(检测输出和0V之间)
?剩余电压：1.6V以下(流入电流为100mA时)
检测输出:输出动作 所有光轴入光时ON、一个或多个光轴遮光时OFF
检测输出:短路保护 配备
自我诊断输出 NPN开路集电极晶体管
?流入电流：50mA
?外加电压：30V DC以下(自诊断输出和0V之间)
?剩余电压：1.6V以下(流入电流为50mA时)
自我诊断输出:输出动作 不稳定入光状态持续5s以上时、或输出晶体管出现故障时OFF
自我诊断输出:短路保护 配备
反应时间 12ms以下
指示灯 受光器上装有三色指示灯
?检测输出工作状态指示灯：红色LED(一个或多个光轴遮光时亮起)
?安定入光表示灯：緑色LED(全光軸安定入光時点灯)
?不稳定入光指示灯：黄色LED(一个或多个光轴不稳定入光时亮起)
※当输出晶体管出现故障时、三色指示灯会同时闪烁
防干扰功能 配备(2台传感器可紧贴安装)
环境性能:保护构造 IP65(IEC)、防喷流型
环境性能:使用环境温度 －10～＋50℃(注意不可结露、结冰)、存储时：－10～＋60℃
环境性能:使用环境湿度 35～85％RH、存储时：35～85％RH
环境性能:使用环境照明度 白炽灯：受光面照明度3,500lx以下
环境性能:耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间
环境性能:绝缘电阻 所有电源连接端子与外壳之间、20MΩ以上、基于DC500V的高阻表
环境性能:耐振动 频率10～55Hz 双振幅1.5mm X,Y和Z方向各2小时
环境性能:耐冲击 加速度100m/s2 (约10G) X,Y和Z方向各3次
投光元件 红外线LED(同步光束扫描方式)
材质 保护外壳：铝
部件盒：ABS
前罩：bing xi
透镜：bing xi
电缆 0.5mm2 4芯(投光器：3芯)橡皮电缆长0.5m、一端带圆型连接器
※请与另售连接电缆一起使用。
电缆延长 0.5mm2以上的电缆全长可延长至100m、适用于投光器和受光器(但2个投光器间防干扰电线可延长至20m)
重量(包括投光器和受光器) 约1,150g
Dummy MS-NA40-1(传感器安装支架)：投光器用、受光器用2个1套
调整螺丝刀：1把
