| 是否进口：否 | 产地：见包装 | 品牌：Schneider/施耐德 |
| 型号：XCMD2102M12 | 额定电压：24V | 超行程：标准 |
| 工作行程：标准 | 3C额定电压范围：36V及以下 | 额定电流：10A |
| 结构类型：滚轮式 | 开关类型：常闭 | 应用范围：工业自动化 |
| 产品认证：CCC | 接触电阻：标准MΩ | 绝缘电阻：/MΩ |
| 寿命：15000000次 | 温度范围：10℃ | 系列：50 |
| 产品名称：限位开关 | 外壳材质：金属 | 状态指示：见参数 |
| 操作头材质：金属 | 执行元件形式：/ | 复位方式：1 |
| 触点类型：单相 | 工作环境温度：65 | 外形尺寸：见参数 |
| 防护等级：IP67 | 重量：1 | 物料编号：XCMD2102M12 |
| 最小包装数：1 | 备注说明：原装 |

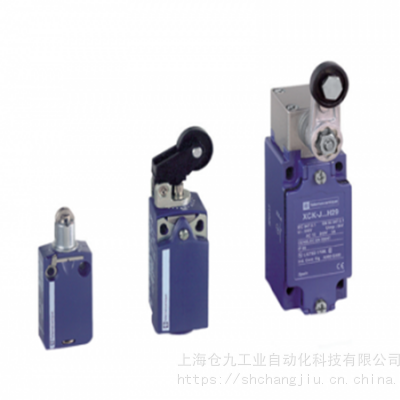

施耐德Schneider限位开关XCMD2102M12
操纵头类型 直动式头部
材料 金属
本体材料 Zamak
头部材料 Zamak
固定模式 由本体
操作头运动 线性
操作头类型 Spring return roller lever thermoplastic
方法类型 Lateral approach, 2 directions
极数 2
触点类型 1 NC + 1 NO
触点动作 瞬动
补充信息
开关触发 30° 凸沿
电气连接 Male connector M12, 4 pins
触线绝缘形式 Zb
强制打开 有
强制打开小力量 35 N
小跳闸力 7 N
操动速度 0.5 m/s
额定工作电流 [Ie] 1 A at 24 V, DC-13 conforming to EN/IEC 60947-5-1 appendix A
约定封闭发热电流 [Ithe] 3 A
额定绝缘电压 [Ui] 250 V （污染等级 3) 符合 IEC 60947-5-1
Maximum resistance across terminals 25 mOhm conforming to IEC 60255-7 category 3
额定冲击耐受电压 [Uimp] IEC 60664 2.5 kV
IEC 60947-1 2.5 kV
短路保护 4 A cartridge fuse, type gG
电气寿命 5000000 cycles, DC-13, 24 V, 3 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C
机械寿命 10000000 次
宽度 30 mm
高度 50 mm
深度 16 mm
产品重量 0.09 kg
施耐德Schneider限位开关XCMD2102M12
