产品特性:温度开关 | 是否进口:否 | 产地:CN |
品牌:CJ | 型号:602021 | 工作电压:见说明书V |
过载电流:见说明书A | 动作温度:见说明书℃ | 寿命:见说明书次 |

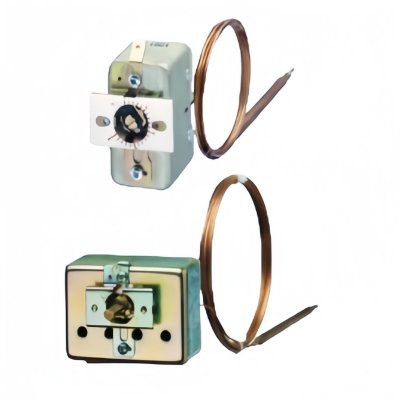

供应久茂EM系列耐温高达 500°C面板安装式602021温度开关
技术规格
一般技术数据
功能 温度控制器(TR)、温度监控器(TW)、温度限制器(TB)、安全温度监控器(STW)、安全温度限制器(STB)
开关容量 16 A, 230 V
开关元件 1、2、3 或 4 个单刀快动开关
控制范围/限值 500℃
应用领域 供暖行业、空调行业、加热柜、塑料行业、烘箱、通用机械工程
认证 DIN、UL、DGRL、EAC、DVGW( 500°C)
定义与核心用途
面板安装式温度开关 是一种安装在控制柜、仪表盘或设备面板上的温度监测与控制装置,用于集中监控温度参数,并在温度异常时触发报警或控制动作。其核心用途包括:
集中监控:通过面板集中显示温度数据,便于操作员实时监控。
自动化控制:与继电器、PLC等系统集成,实现温度自动调节(如启动风扇、关闭加热器等)。
安全保护:防止设备因过热或过冷导致故障或危险。C)
核心特点与优势
操作便捷性
面板交互:通过旋钮、按钮或触摸屏直接设置阈值、调整参数,无需外接工具。
状态显示:LED指示灯(红/绿/黄)或数字显示屏实时显示温度值和报警状态。
多模式切换:支持手动/自动模式切换,适应不同控制需求。
集成度高
模块化设计:支持多通道输入(如同时监测多个设备温度),减少布线复杂度。
通信接口:内置RS485、Modbus等协议,便于接入SCADA、DCS等上位机系统。
扩展性强:可集成报警输出、模拟量输出(4~20mA)或继电器控制模块。
可靠性优势
抗干扰设计:采用屏蔽外壳、光电隔离技术,减少电磁干扰对测量的影响。
宽温范围:传感器支持-50℃~300℃宽温监测,适应***环境。
长寿命:无机械触点设计(如SSR输出)或采用高寿命继电器(>10万次动作)。
安装与维护
标准化安装:支持面板开孔安装(如22.5mm标准孔径),兼容主流控制柜。
免校准技术:部分型号支持自动校准或数字校准,减少维护成本。
故障预警:传感器故障或线路断路时,面板显示故障代码,便于快速排查。
结构特点
传感器设计
内嵌式传感器:直接安装在设备内部(如电机绕组),通过引线连接至面板。
外装式传感器:通过热敏电阻或热电偶探头接触设备表面,适合无法侵入安装的场景。
面板布局
多通道显示:单面板支持多温度点监测(如4通道、8通道)。
报警分级:不同颜色指示灯区分高温报警、低温报警或传感器故障。
外壳与封装
材料选择:阻燃塑料(UL94V-0)或金属外壳,防护等级IP65/IP67(防尘防水)。
环境适应性:部分型号支持防爆认证(如ATEX、IECEx),适用于石油、化工等危险环境。
典型应用场景
工业控制柜
变频器散热监测:防止变频器因过热停机。
PLC工作环境控制:监测控制柜内温度,自动启动散热风扇。
电力设备
变压器绕组温度:内嵌式传感器直接监测绕组温度,预防绝缘损坏。
发电机轴承监测:面板显示轴承温度,预警润滑不足或过载。
HVAC系统
空调机组控制:根据回风温度自动调节压缩机运行频率。
洁净室恒温控制:多通道面板监测不同区域温度,确保环境稳定。
新能源领域
充电桩温度管理:监测充电模块温度,防止过热引发火灾。
储能电池组监控:面板显示电池模组温度,优化充放电策略。
选型关键参数
通道数量:根据监测点数选择单通道或多通道(如4通道、8通道)。
精度与分辨率:普通控制可选±1℃精度,精密场景需±0.5℃或更高。
输出类型:继电器输出(控制大功率设备)、模拟量输出(接入DCS)、SSR输出(频繁动作)。
通信协议:根据上位机系统选择Modbus RTU、Modbus TCP或自定义协议。
环境认证:防爆场景需ATEX、IECEx认证;户外场景需IP65/IP67防护。
供应久茂EM系列耐温高达 500°C面板安装式602021温度开关
